शैल और ट्यूब कंडेनसर

शेल और ट्यूब कंडेनसर का संचालन सिद्धांत थर्मोडायनामिक्स के दूसरे नियम पर आधारित है: गर्मी हमेशा गर्म वस्तु से ठंडी वस्तु की ओर प्रवाहित होती है। इसलिए, जब वाष्प कंडेनसर में प्रवेश करती है, तो यह शीतलन माध्यम के साथ गर्मी का आदान-प्रदान करती है, जिससे इसकी गर्मी तरल में स्थानांतरित हो जाती है। यह ऊष्मा स्थानांतरण प्रत्यक्ष संचालन और विकिरण द्वारा प्राप्त किया जा सकता है। कुशल संक्षेपण सुनिश्चित करने के लिए, शेल और ट्यूब कंडेनसर और पाइपिंग को इतना बड़ा डिज़ाइन करने की आवश्यकता है कि तरल और गैस का पर्याप्त मिश्रण हो सके। इसके अलावा, रिसाव को रोकने के लिए शेल और ट्यूब कंडेनसर को अच्छी तरह से सील करने की आवश्यकता है।

औद्योगिक अनुप्रयोगों के अलावा, शेल और ट्यूब कंडेनसर का व्यापक रूप से एयर कंडीशनिंग सिस्टम, प्रशीतन प्रणाली और सौर पैनलों में उपयोग किया जाता है। इन अनुप्रयोगों में, शेल और ट्यूब कंडेनसर की भूमिका शीतलन उद्देश्यों के लिए गैस से तरल में गर्मी स्थानांतरित करना है।

चीन शैल और ट्यूब कंडेनसर फैक्टरी। शीतलन माध्यम और शीतलन विधि का उपयोग करने वाले कंडेनसर के अनुसार, तीन प्रकार के जल-ठंडा, वायु-ठंडा और बाष्पीकरणीय शीतलन (जल-वायु शीतलन) होते हैं।

आइए वाटर-कूल्ड कंडेनसर से शुरुआत करें। इस प्रकार का कंडेनसर रेफ्रिजरेंट के संघनित होने पर निकलने वाली गर्मी को दूर करने के लिए शीतलन माध्यम के रूप में पानी का उपयोग करता है। ठंडा पानी एक बार इस्तेमाल किया जा सकता है या पुनर्नवीनीकरण किया जा सकता है। परिसंचारी पानी के साथ, यह सुनिश्चित करने के लिए कि पानी लगातार ठंडा हो, कूलिंग टॉवर या ठंडे पानी के पूल से सुसज्जित होना चाहिए। इसकी संरचना के अनुसार मुख्य रूप से शेल और ट्यूब प्रकार और केसिंग प्रकार और प्लेट हीट एक्सचेंजर होते हैं जिनका आजकल अधिकतर उपयोग किया जाता है।

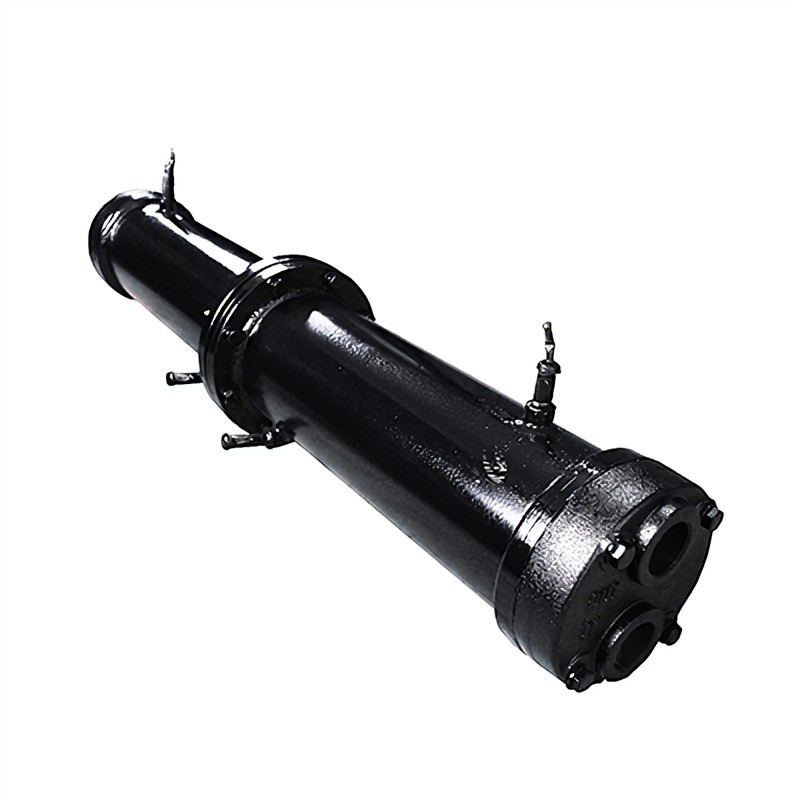

शेल एंड ट्यूब कंडेनसर एक प्रकार के वाटर-कूल्ड कंडेनसर से संबंधित है। प्रशीतन इकाइयों में विभिन्न रेफ्रिजरेंट का उपयोग किया जाता है, और उनकी संरचनात्मक विशेषताएं भी भिन्न होती हैं। आम तौर पर, वर्टिकल शेल और ट्यूब कंडेनसर बड़ी अमोनिया प्रशीतन इकाइयों के लिए उपयुक्त होता है, जबकि क्षैतिज शेल और ट्यूब कंडेनसर आमतौर पर बड़े और मध्यम आकार के अमोनिया या फ़्रीऑन प्रशीतन इकाइयों में उपयोग किया जाता है। ट्यूब प्लेट और हीट ट्रांसफर ट्यूब की फिक्सिंग विधि आम तौर पर विस्तार विधि को अपनाती है, ताकि हीट ट्रांसफर ट्यूब की मरम्मत और प्रतिस्थापन की सुविधा मिल सके।

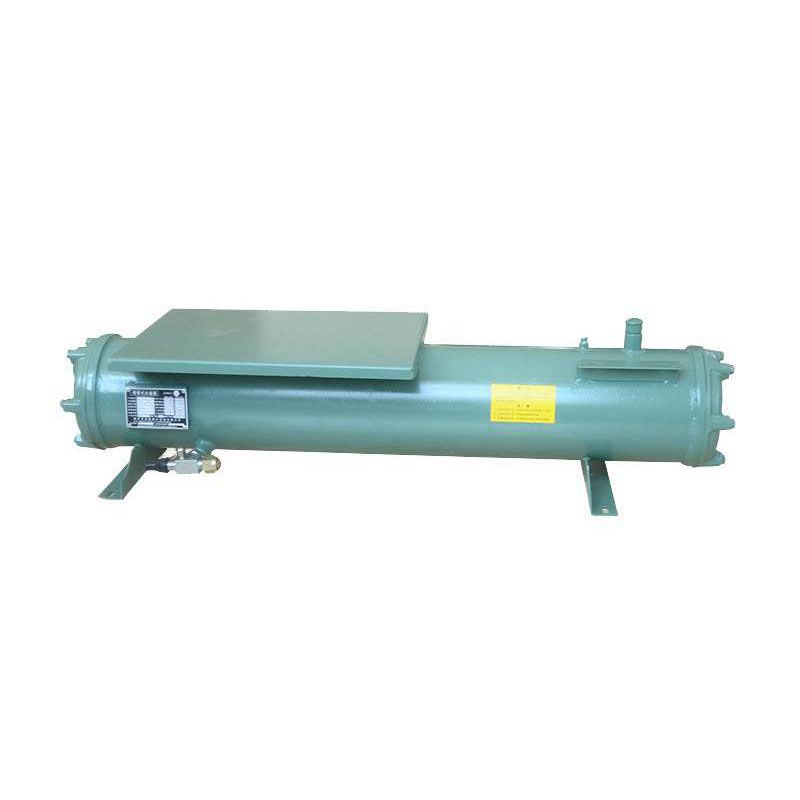

क्षैतिज शैल और ट्यूब कंडेनसर विशेषताएं: उच्च गर्मी हस्तांतरण गुणांक, कम ठंडा पानी की खपत, सुविधाजनक संचालन और प्रबंधन; हालाँकि, ठंडे पानी की गुणवत्ता अत्यधिक आवश्यक है। वर्तमान समय में इस उपकरण में आमतौर पर बड़े और मध्यम आकार के प्रशीतन उपकरणों का उपयोग किया जाता है।

वर्टिकल शैल और ट्यूब कंडेनसर विशेषताएं: 1-डिस्चार्ज ट्यूब; 2-दबाव नापने का यंत्र कनेक्टर; 3-इनलेट ट्यूब; 4-जल वितरण टैंक; 5-सुरक्षा वाल्व कनेक्टर; 6-दबाव समकारी ट्यूब; 7-ड्रेन ट्यूब; 8-तेल निकास ट्यूब;
